Una instalación fotovoltaica es un sistema que permite generar electricidad a partir de la luz solar. Aunque muchas veces se habla solo de placas solares, en realidad una instalación completa incluye varios elementos que trabajan juntos: paneles, inversor, estructura, cableado, contador, conexión eléctrica y, en algunos casos, baterías.
Entender qué es una instalación fotovoltaica ayuda a ver el sistema como un conjunto, no solo como paneles en el tejado. También permite comprender mejor un presupuesto, saber qué componentes son importantes y distinguir entre una instalación conectada a red, una instalación aislada o una instalación con batería.
Qué es una instalación fotovoltaica
Una instalación fotovoltaica es el conjunto de equipos que transforman la luz del sol en electricidad útil para una vivienda, empresa o edificio.
El elemento más visible son los paneles solares, que captan la radiación solar. Pero para que esa energía pueda utilizarse en casa, hace falta un sistema completo que la convierta, la distribuya y la gestione correctamente.
Por eso, una instalación fotovoltaica no es solo “poner placas solares”. También incluye el inversor, las protecciones eléctricas, la estructura de montaje, el cableado, el contador y la conexión con la red eléctrica o con un sistema de baterías.
En una vivienda, la instalación fotovoltaica suele servir para autoconsumo: producir electricidad durante las horas de sol y utilizarla directamente en casa para reducir la energía que se compra de la red.
Cómo funciona una instalación fotovoltaica
El funcionamiento de una instalación fotovoltaica se puede explicar en varios pasos.
Primero, los paneles solares captan la luz del sol y la transforman en electricidad. Esa electricidad se genera en corriente continua.
Después, el inversor convierte esa corriente continua en corriente alterna, que es la electricidad que utilizan los electrodomésticos, la iluminación y la mayoría de aparatos de una vivienda.
A partir de ahí, la energía puede seguir distintos caminos:
- consumirse directamente en la vivienda
- almacenarse en una batería, si la instalación la incluye
- verterse a la red como excedente si no se consume en ese momento
- combinarse con energía de la red cuando la producción solar no es suficiente
Por ejemplo, si las placas están produciendo electricidad durante el día y en casa se está usando la lavadora, parte de ese consumo puede cubrirse directamente con energía solar. Si en ese momento se produce más de lo que se consume, la energía sobrante puede almacenarse o enviarse a la red.
Componentes de una instalación fotovoltaica
Los componentes de una instalación fotovoltaica pueden variar según el tipo de sistema, pero hay algunos elementos básicos que suelen estar presentes en la mayoría de instalaciones.
Los principales son:
- Paneles solares fotovoltaicos: captan la luz solar y generan electricidad.
- Inversor: convierte la electricidad producida por los paneles en energía apta para la vivienda.
- Estructura de soporte: fija los paneles al tejado, cubierta o superficie donde se instalan.
- Cableado eléctrico: conecta los paneles con el inversor y el resto del sistema.
- Protecciones eléctricas: ayudan a garantizar la seguridad de la instalación.
- Contador: es el contador eléctrico de la vivienda. Registra la energía consumida de la red y, en caso de autoconsumo con excedentes, también la energía vertida si corresponde.
- Batería solar: es opcional y permite almacenar energía para usarla más tarde.
- Sistema de monitorización: permite consultar la producción, el consumo y el rendimiento de la instalación.
Cada componente cumple una función concreta. Por eso, al comparar presupuestos, no conviene fijarse solo en el número de paneles, sino también en la calidad del inversor, las garantías, la estructura, la legalización y la monitorización.
Partes principales del sistema: paneles, inversor, contador y red
Aunque una instalación fotovoltaica incluye varios elementos, hay cuatro partes clave para entender cómo funciona el sistema.

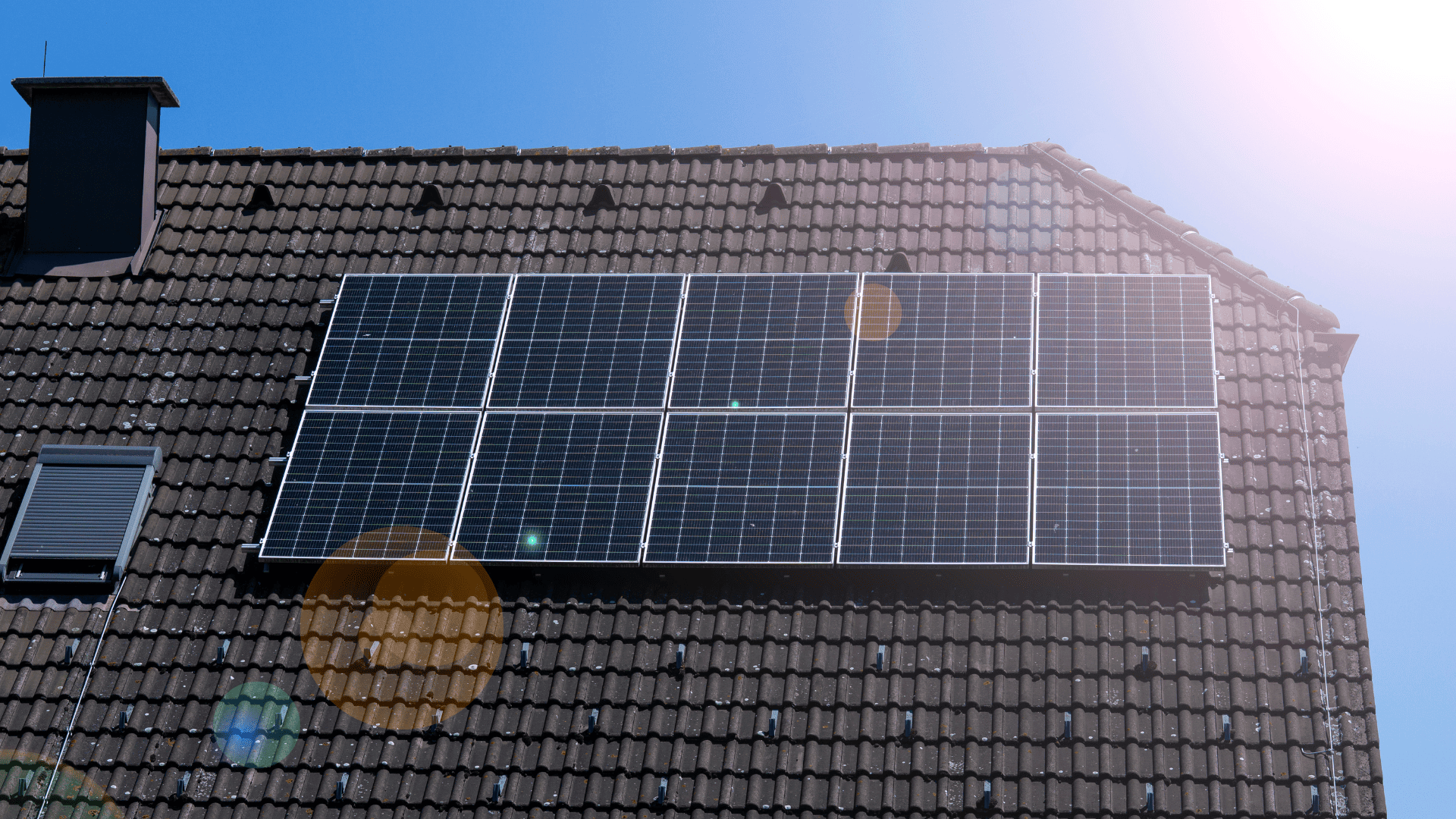

Los paneles solares son los encargados de generar electricidad a partir de la luz solar. Se instalan normalmente en el tejado o en una superficie con buena orientación y pocas sombras.
El inversor es el equipo que convierte la corriente continua generada por los paneles en corriente alterna. Sin este componente, la electricidad producida no podría utilizarse normalmente en casa.
El contador registra la energía que entra y sale de la vivienda. En instalaciones con excedentes, permite medir la electricidad que se vierte a la red.
La red eléctrica sigue siendo importante en la mayoría de viviendas. Aunque tengas placas solares, normalmente sigues conectado a la red para consumir electricidad cuando la instalación no produce suficiente, como por la noche o en días de menor producción.
Entender estas partes ayuda a ver que una instalación fotovoltaica no funciona de forma aislada, sino conectada al consumo real de la vivienda.
Tipos de instalaciones fotovoltaicas
Existen diferentes tipos de instalaciones fotovoltaicas según su conexión, uso y forma de gestionar la energía.
Los tipos más habituales son:
- instalaciones conectadas a red
- instalaciones aisladas
- instalaciones con batería
- instalaciones de autoconsumo individual
- instalaciones de autoconsumo compartido
- instalaciones residenciales, industriales o comunitarias
En viviendas, lo más común es instalar un sistema conectado a red para autoconsumo. Este modelo permite utilizar la energía solar cuando está disponible y seguir usando la red eléctrica cuando hace falta.
También existen instalaciones con batería, que permiten almacenar parte de la energía generada para usarla en otro momento. Y en zonas sin acceso a la red eléctrica, puede ser necesaria una instalación aislada.
Instalación fotovoltaica conectada a red
Una instalación fotovoltaica conectada a red es aquella que funciona junto con la red eléctrica convencional.
Durante las horas de sol, la vivienda consume la energía generada por los paneles. Si la instalación produce menos de lo que se necesita, la red aporta la energía restante. Si produce más de lo que se consume, la energía sobrante puede verterse a la red como excedente.
Este es el modelo más habitual en viviendas conectadas al sistema eléctrico. Permite reducir el consumo de red sin renunciar a la seguridad de tener suministro cuando no hay producción solar suficiente.
Una instalación conectada a red puede tener batería o no. Si no tiene batería, la energía se consume al momento o se vierte como excedente. Si tiene batería, parte de la energía puede guardarse para usarla más tarde.
Instalación fotovoltaica aislada
Una instalación fotovoltaica aislada es un sistema que no está conectado a la red eléctrica. Se utiliza normalmente en viviendas, fincas, refugios o instalaciones situadas en zonas donde no llega la red.
En este tipo de instalación, la energía solar debe cubrir las necesidades del lugar. Por eso, suele ser necesario incluir baterías para almacenar electricidad y disponer de energía cuando no hay sol.
También puede incorporarse un generador de apoyo en algunos casos, especialmente si el consumo es elevado o si hay periodos largos con baja producción solar.
Las instalaciones aisladas requieren un dimensionamiento muy cuidadoso. Hay que calcular bien el consumo, la capacidad de las baterías, la potencia necesaria y la producción esperada en distintas épocas del año.
A diferencia de una instalación conectada a red, aquí no existe una red eléctrica que cubra el consumo cuando las placas no producen suficiente. Por eso, el diseño debe ser especialmente preciso.
Diferencia entre instalación fotovoltaica y sistema fotovoltaico
En la práctica, los términos instalación fotovoltaica y sistema fotovoltaico suelen utilizarse de forma parecida. Ambos hacen referencia al conjunto de elementos que permiten producir electricidad con energía solar.
Aun así, puede haber un matiz. “Sistema fotovoltaico” se usa a veces para hablar del conjunto técnico: paneles, inversor, cableado, protecciones, baterías y monitorización. “Instalación fotovoltaica” suele referirse al sistema ya montado y conectado en una vivienda, edificio o terreno.
Por ejemplo, se puede hablar del sistema fotovoltaico como tecnología y de la instalación fotovoltaica como el proyecto concreto instalado en una casa.
En cualquier caso, lo importante es entender que no se trata solo de paneles solares, sino de un conjunto de componentes diseñados para generar, transformar y gestionar electricidad.
Qué debes saber antes de instalar un sistema fotovoltaico
Antes de instalar un sistema fotovoltaico, conviene revisar varios puntos.
El primero es el consumo eléctrico de la vivienda. No todas las casas necesitan la misma potencia ni el mismo número de paneles. Lo importante es diseñar una instalación ajustada al consumo real y a los hábitos diarios.
El segundo es el tejado o superficie disponible. La orientación, la inclinación, las sombras y el espacio influyen directamente en la producción.
El tercero es el tipo de instalación. Una vivienda conectada a red no necesita el mismo diseño que una casa aislada. Tampoco es igual una instalación con batería que una sin almacenamiento.
También conviene revisar qué incluye el presupuesto: paneles, inversor, estructura, legalización, protecciones, monitorización, garantías, mantenimiento y posibles baterías.
Por último, es importante tener expectativas realistas. Una instalación fotovoltaica puede ayudarte a ahorrar y a reducir el consumo de red, pero su rendimiento dependerá del diseño, la ubicación, el consumo y la calidad de la instalación.
Preguntas frecuentes sobre instalaciones fotovoltaicas
¿Qué es una instalación fotovoltaica?
Es un sistema que genera electricidad a partir de la luz solar mediante paneles solares, inversor y otros componentes eléctricos.
¿Qué es un sistema fotovoltaico?
Es el conjunto de equipos que permiten transformar la energía solar en electricidad útil, como paneles, inversor, cableado, protecciones, contador y, en algunos casos, baterías.
¿Cómo funciona una instalación fotovoltaica?
Los paneles generan electricidad con la luz del sol, el inversor la convierte en energía apta para la vivienda y esa electricidad se consume, se almacena o se vierte a la red.
¿Cuáles son los componentes de una instalación fotovoltaica?
Los principales componentes son los paneles solares, el inversor, la estructura, el cableado, las protecciones eléctricas, el contador, la monitorización y, si se incluye, la batería.
¿Qué partes tiene una instalación fotovoltaica?
Las partes principales son el campo solar, el inversor, la conexión eléctrica, el contador, las protecciones y la posible batería.
¿Qué tipos de instalaciones fotovoltaicas existen?
Existen instalaciones conectadas a red, aisladas, con batería, sin batería, individuales, compartidas, residenciales e industriales.
¿Qué es una instalación fotovoltaica conectada a red?
Es una instalación que funciona junto con la red eléctrica. La vivienda consume energía solar cuando está disponible y utiliza la red cuando necesita más electricidad.
¿Qué es una instalación fotovoltaica aislada?
Es una instalación que no está conectada a la red eléctrica. Suele necesitar baterías para almacenar energía y cubrir el consumo cuando no hay sol.
¿Una instalación fotovoltaica necesita batería?
No siempre. En viviendas conectadas a red puede funcionar sin batería. La batería sirve para almacenar energía y aumentar el aprovechamiento de la producción solar.
¿Qué debo revisar antes de instalar un sistema fotovoltaico?
El consumo anual, los hábitos de uso, el tejado, las sombras, el tipo de instalación, la calidad de los componentes, las garantías y la legalización.
